آلة اختبار الأنابيب

مبدأ العمل الأساسي لآلة اختبار الهيدرو للأنابيب هو قانون باسكال. يستخدم الماء كوسيط عمل ويعمل عن طريق ناقل ضغط ثابت.

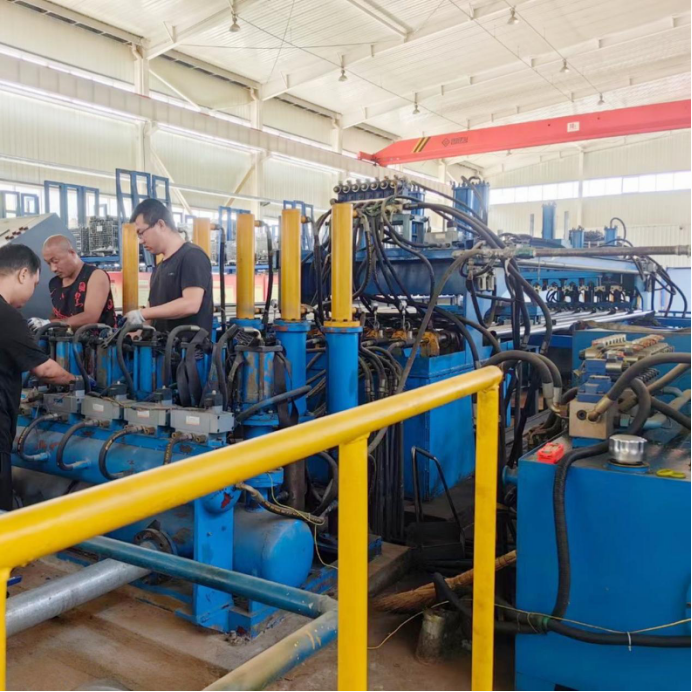

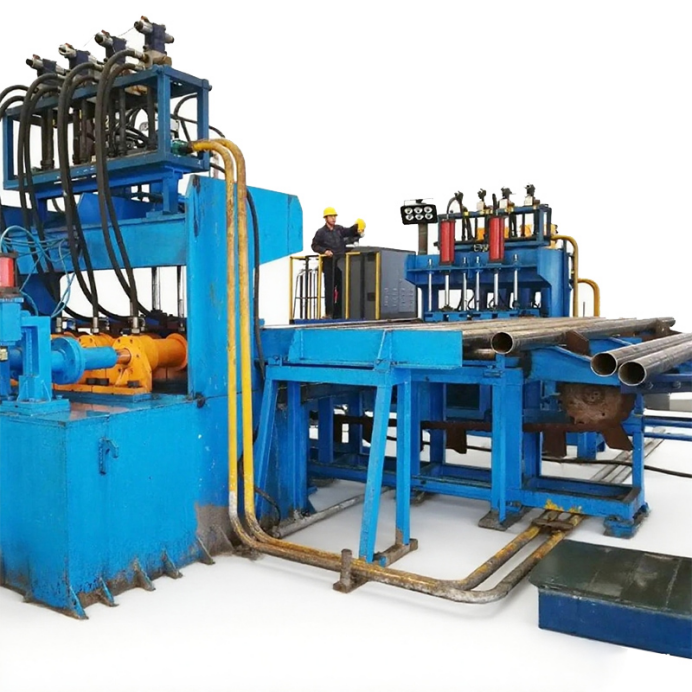

إدخال آلة اختبار مارلي المائية للأنابيب

آلة الاختبار المائي للأنبوب مبادئ تشغيل نظام التحكم مقسمة في المقام الأول إلى الأقسام التالية:

1. يحدد المهندس معلمات التحكم ؛

2. يقوم المشغل بتعديل معلمات عملية النقل بناءً على متطلبات العملية ؛

3. يستخدم المشغل وحدة التحكم للتحكم في ناقل الأنابيب الفولاذية من خلال PLC لإكمال عملية نقل الأنابيب ؛

4. عندما يصل الأنبوب الفولاذي إلى موضع الاختبار ، يقوم المشغل بإغلاق نهاية الأنبوب وملء الأنبوب بالماء مسبقًا من خلال واجهة الإنسان والآلة ، وبدء الاختبار الهيدروستاتيكي للأنبوب ؛

5. يقوم مستشعر ضغط المياه بكشف ضغط الماء في الأنبوب في الوقت الفعلي وينقله إلى PLC لتحليل الإشارات ومعالجتها. بناءً على مبدأ توازن الزيت والماء ، يحسب PLC إشارة التحكم في ضغط الزيت ويخرجها إلى وحدة محرك الطاقة للصمام النسبي الكهروهيدروليكي ، ويتحكم في تشغيل الصمام ، ويتحكم بدوره في ضغط الزيت عند غطاء نهاية الأنبوب ، تحقيق التوازن بين الزيت والماء وإكمال الاختبار الهيدروستاتيكي للأنبوب. يتم نقل الإشارات المكتشفة بواسطة مستشعرات ضغط الزيت والماء في وقت واحد إلى الكمبيوتر الصناعي في الوقت الفعلي ، مما يسمح للمشغل بمراقبة تقدم الاختبار على شاشة الشاشة.
