آلة اختبار الضغط على الأنابيب

آلة الاختبار الهيدروستاتيكي للأنابيب المعلومات الأساسية: آلات الاختبار الهيدروستاتيكي للأنابيب الفولاذية شبه الأوتوماتيكية بالكامل ، آلات الاختبار الهيدروستاتيكي لأنابيب الفولاذ المقاوم للصدأ ، آلات الاختبار الهيدروستاتيكي للأنابيب النحاسية ، آلات الاختبار الهيدروستاتيكي للأنابيب على شكل حرف U ، وآلات الاختبار الهيدروستاتيكي لأنابيب المبادل الحراري.

1. نطاق قطر آلة الأنبوب المائي: 6 أو أعلى ، الطول: 0.5-20 متر ، أقصى ضغط: 300 MPa

2. سمك جدار آلة الأنابيب hydrotest: 1 ،-30

3. آلة اختبار مائي للأنابيب أقصى ضغط اختبار: 300 ميبا

4. طول أنبوب آلة الأنابيب المائية الصلب: 500 من-20000

5. آلة الأنابيب المائية يسكن الوقت: 5-10 ثواني

مكونات معدات آلة الأنابيب المائية:

1.1 نظام حقن المياه لآلة الأنابيب المائية ، حسب الطلب: مضخة مياه ، خزان تخزين الطاقة ، صمام حقن المياه ، وصمام إطلاق الهواء.

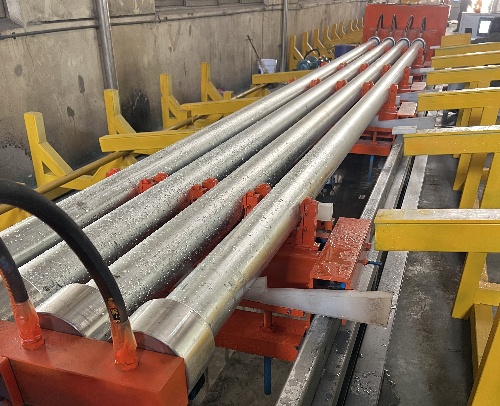

1.2 نظام رفع الأنابيب لآلة الأنابيب المائية: صندوق واسطوانة رفع الأنابيب ، رأس اختبار إغلاق القطر الخارجي وجهاز إغلاق القطر الداخلي ، ونصائح رأس الاختبار ، مخصصة عند الطلب ، يتم إنتاجها بشكل فردي.

آلة hydrotest 1.3 أنبوب نظام حركة عرضية: سلاسل تتحرك الأنابيب تلقائيا صعودا ونزولا ، تهب المياه ودفعها.

1.4 نظام الفحص الهيدروليكي للأنابيب ونظام تنظيف المياه: يضيف هذا عملية إلى الحركة العرضية للمادة ، باستخدام الماء المضغوط لتنظيف الجزء الداخلي من الأنبوب الفولاذي.

سرير آلة اختبار مائي 1.5 أنبوب: يزيل هذا النظام الأنابيب ويغذيها في السرير ويفرغ منها.

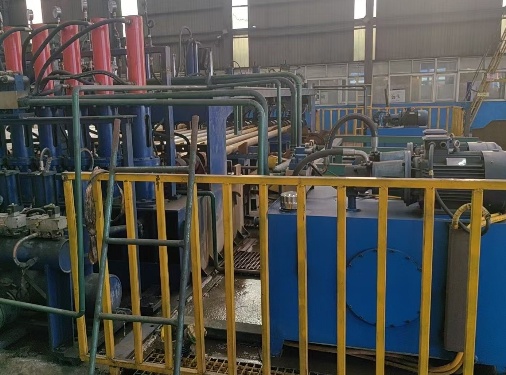

نظام هيدروليكي لآلة الأنابيب 1.6 ، نظام رفع الأنابيب ، ونظام الضغط.

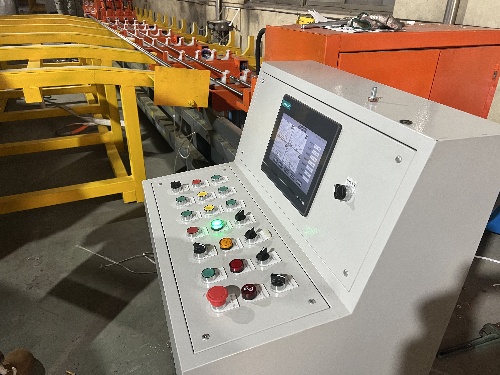

نظام التحكم في ماكينة الاختبار المائي بالأنابيب 1.7: وحدة التحكم في التشغيل ، خزانة الطاقة ، شاشة منحنى الضغط 50 بوصة ، ونظام المراقبة عن بعد.

1. آلة الأنابيب hydrotest مبدأ التشغيل والتوقيت:

2.1 آلة الاختبار المائي للأنابيب ، مضخة المياه تملأ خزان تخزين الطاقة باستمرار مع حركة مستعرضة للمياه-التنظيف-الحركة العرضية-أنبوب الرفع-صمام حقن المياه يفتح للحقن فتحات أنابيب المياه الفولاذية-الضغط-صيانة الضغط-تخفيف الضغط-تخفيف الضغط-تخفيف الضغط قبل الغلق-تخفيف الماء قبل الغلق-اختبار الضغط الخلفي-الرأس-الحركة العرضية.

2.2 ضربات السلاسل الزمنية لآلة الأنابيب المائية: من بينها ، التنظيف لا يشغل وقت الدورة الداخلية.

1. معلمات التكوين: ما يلي هو أن مكبس اختبار هيدروليكي لأنابيب الصلب يمكن تخصيصه بشكل منتظم وفقًا لمتطلبات التكوين المطلوب
