أجهزة اختبار ضغط الأنابيب
أجهزة اختبار ضغط الأنابيب

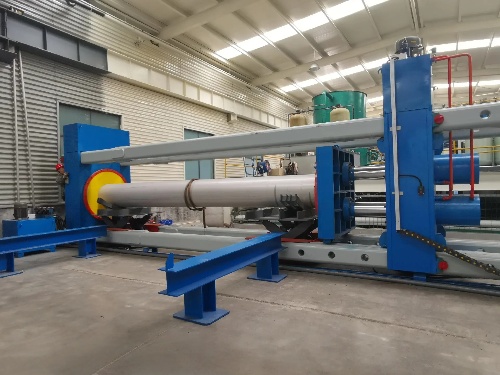

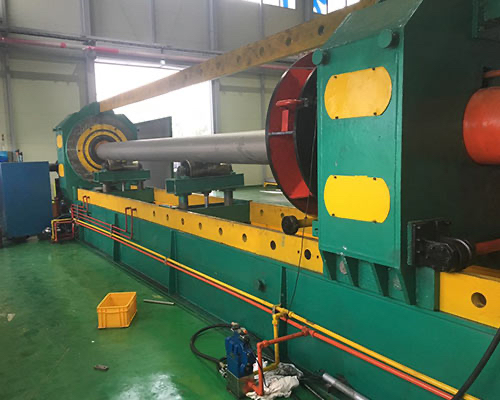

تطبيق اختبار المائية وهيكل
تطبيق اختبار 2.1 المائية: يستخدم للاختبار الهيدروستاتيكي المشترك للأنابيب الفولاذية.
نوع اختبار 2.2 المائية: محطة واحدة نوع أربعة شعاع مع نهاية الوجه الأختام.
2.3 أجهزة اختبار هيدرو المكونات الرئيسية: شعاع الشد ، مجموعة رأس الاختبار المنقولة ، أسطوانة الرفع ، رأس الاختبار ، مجموعة رأس الاختبار الثابتة ، مجموعة دافع هيدروليكي ، نظام مياه منخفض الضغط ، نظام معزز ، محطات هيدروليكية كبيرة وصغيرة ، ونظام تحكم إلكتروني PLC.
معلمات الأداء الرئيسية: فيما يلي معلمات مثال آلة اختبار هيدروستاتيكية لأنابيب الصلب.
3000 طن/٪ 1460 نوع
نطاق قطر الأنبوب الفولادي (القطر الداخلي): 159 إلى 1422 (مدى سمك الجدار المقابل: من 5 إلى 20 (نطاق القطر المقابل: نفس النطاق أعلاه)
نطاق طول أنابيب الصلب: 6 إلى 12 متر
مواد أنابيب الصلب: الكربون الصلب والفولاذ المقاوم للصدأ ؛ S235/S355/20 #/Q345r/Q345b/304/316L ، إلخ.
(طلبات خاصة: أنبوب ملحوم حلزوني/أنبوب غير ملحوم/أنبوب غير ملحوم/أنبوب ملحوم من الفولاذ المقاوم للصدأ)
فحوى الأسطوانة الرئيسية: 3000 طن (نوع الأسطوانة الثلاثية)
طريقة الختم: ختم نهاية
مادة لوح الإغلاق: مطاط
وقت الإسهاب: من 4 إلى 6 ثوانٍ
مواد أنابيب الصلب: 20 #/Q345r/Q345b/304/316L ، إلخ. يتم حساب ضغط المركب والاختبار باستخدام الصيغة القياسية: P = 2SR/D. مثال حسابي: على سبيل المثال ، في الإنتاج المركب لأنبوب الفولاذ 400 ، يتم حساب الضغط P على النحو التالي: P = 2SR / D. سمك الجدار الفولاذيّ S = 10 ، والإجهاد المسموح به R من لا. 20 أنبوب فولاذيّ 137 MPa (في درجة حرارة الغرفة) ، والقطر الخارجي للأنبوب الفولاذيّ هو 400. وبالتالي ، P = 2SR / D = 2 × 10 × 137 ÷ 400 = 6.85 MPa.
بالنسبة للطلبات الخاصة للأنابيب الملحومة اللولبية/الأنابيب الفولاذية المشقوقة ، يجب تحديد الصيغ المركبة للضغط واختبار الضغط بشكل منفصل في وقت الطلب.
طريقة زيادة الضغط: مضخة الضغط العالي
وسيط الاختبار: مستحلب أو ماء الصنبور مع مثبط للتآكل
مزود طاقة مخصص
مزود طاقة مخصص للتحكم
4. مقدمة للمكونات الرئيسية لاختبار الضغط الهيدروستاتيكي:
4.1 حزم الشد لمختبر الضغط الهيدروستاتيكي:
يمكن توصيل أربع حزم مستطيلة قياس 500 × 300 × 20 × 15000 مم برأس اختبار متحرك لأطوال الأنابيب المختلفة من 6000 إلى 12500. 4.2 آلة اختبار الهيدروستاتيكي المحمول مجموعة رأس الاختبار:
يشمل نهاية الهاتف المحمول ومحرك السفر ومكونات أخرى.
يتم دفع جزء السفر بواسطة أسطوانات هيدروليكية مزدوجة.
تم تجهيز الطرف الثابت بصمام تحرير الهواء ، والذي يتم فتحه وإغلاقه بواسطة الأسطوانة الهيدروليكية.
4.3 اختبار المائية رفع الأسطوانة
يتم تشغيل أسطوانة الرفع بواسطة أسطوانة هيدروليكية ويتم توجيهها بواسطة قضبان توجيه مزدوجة.
اختبار 4.4 المائية مجموعة رأس اختبار ثابت
يشمل صمامات سحب الهواء والعادم ذات الضغط العالي والمنخفض ، وصمام DN100 القابل للتحكم فيه بأسطوانة هيدروليكية ، وجهاز إرسال الضغط.
نظام اختبار المياه منخفض الضغط 4.5 هيدرو
يشمل مضخة غاطسة ، وصمام ماء منخفض الضغط ، ونظام أنابيب. عندما يمتلئ الأنبوب الفولاسي بالماء ، يغلق صمام غلق المياه منخفض الضغط.
يتم فتح صمام الصرف منخفض الضغط وإغلاقه بواسطة الأسطوانة الهيدروليكية.
4.6 ماكينة اختبار هيدروستاتيكية نظام مياه عالي الضغط
يتضمن مضخة مكبس عالية الضغط ، مجموعة صمام فحص ، جهاز إرسال ضغط ، وأنابيب عالية الضغط.
بعد استنفاد الهواء في الأنبوب من خلال صمام العادم ، تضخ مضخة المكبس ذات الضغط العالي الماء باستمرار في الأنبوب لزيادة ضغط المياه.
عندما يصل ضغط الأنبوب إلى المستوى المطلوب ، يتم إيقاف الضغط ويتم تخفيف ضغط الأنبوب خلال فترة زمنية ، ويتم التحكم فيه بواسطة جهاز إرسال ضغط وساعة ذكية وجهاز كمبيوتر.
وصف النظام الهيدروليكي لمختبرين الطاقة الكهرومائية:
نظرة عامة على نظام اختبار الطاقة المائية 4.7.1:
تم تجهيز النظام الهيدروليكي للأسطوانة الرئيسية للمختبرين المائي بمحطة هيدروليكية منفصلة.
مجموعة واحدة من محطات المضخات الهيدروليكية الأسطوانية المساعدة وتسعة صمامات هيدروليكية (دفع الأسطوانة ، دفع الأسطوانة ، الحركة السريعة للمحطة المتنقلة ، أسطوانة الرفع اليسرى ، أسطوانة الرفع اليمنى ، الحركة الجانبية للأنبوب ، رفع حجب الأنابيب ، صمام تحكم هيدروليكي منخفض الضغط عالي التدفق ، و تخفيف الضغط الكهربائي الفردي والعادم).
جميع المكونات الهيدروليكية هي اسم العلامة التجارية ، ونواة الصمام الداخلي لصمام فحص المفتاح مصنوع من الفولاذ المقاوم للصدأ. تحل هذه التقنية مشكلة الصدأ عند استخدام صمام الفحص مع الماء كوسيط. إنها محلية ودولية أولاً ، وقد تم طلب براءة اختراع لها.
عملية اختبار 4.7.2 المائية:
بالنسبة لاختبار الضغط المجمع الأول ، ابدأ تشغيل محرك مضخة الزيت وضبط الضغط من منخفض إلى مرتفع وفقًا للضغط المطلوب لكل مكون. ثم ، قم بتشغيل كل اسطوانة واحدة تلو الأخرى دون تحميل. فقط بعد العملية صحيحة يمكن تنفيذ عملية تغذية المواد. إذا كان الضغط غير كافٍ أثناء التشغيل ، فيمكن زيادته ببطء ، ولكن يجب ألا يتجاوز الضغط الأقصى للنظام. بعد ذلك ، يجب بدء تشغيل محرك مضخة الزيت. لا يمكن إجراء كل اختبار ضغط مشترك واختبار ضغط إلا بعد أن يكون النظام الهيدروليكي طبيعيًا.
