ماكينة اختبار هيدروستاتيكية

ماكينة اختبار هيدروستاتيكية

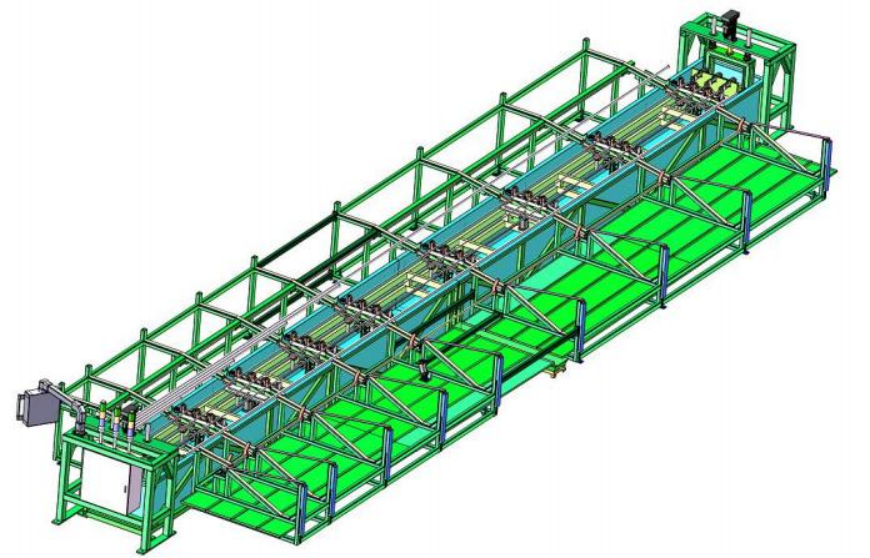

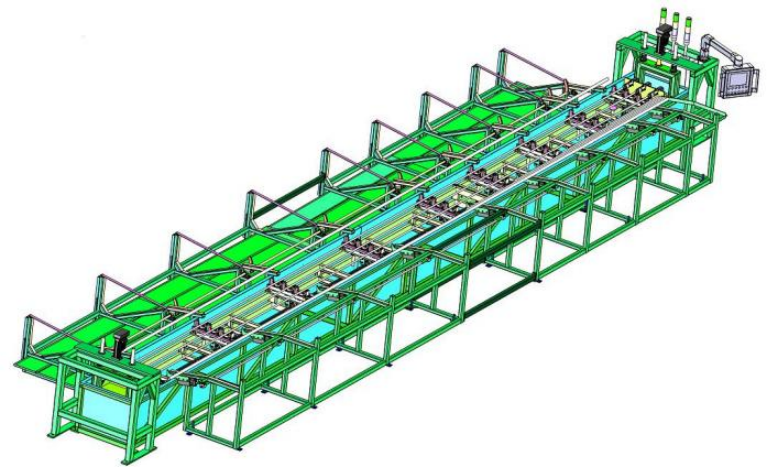

تتكون منصة الفحص من أرفف منصة الرفع ، وجهاز إحكام إغلاق الرأس الأوتوماتيكي ، وجهاز التغذية والتقطيع الأوتوماتيكي ، وجهاز أنبوب المشبك الأوتوماتيكي.

1. حامل منصة رفع ماكينة الاختبار الهيدروستاتيكي

1. المقعد مصنوع من الفولاذ المقاوم للصدأ SUS304 القياسي الوطني 10 # I-beam ، مما يضمن صلابة المقعد ويمنع المقعد من الصدأ ، والانحناء ،

تشوه.

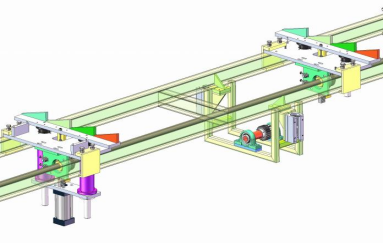

2.ماكينة الاختبار الهيدروستاتيكي منصة الرفع رفع المقعد يتم رفعه بشكل متزامن بواسطة أسطوانة كهربائية مؤازرة ، وتم تصميم الجزء السفلي من المقعد بشكل متزامن بواسطة محور سداسي + رف تروس. يتم تثبيت التروس على عمود الدوران ، ويتم تثبيت الحامل في الجزء السفلي من قوس الصندوق السفلي ، عندما يتم رفع المنصة وخفضها ، وعمود التوجيه وتتبع الترس الحركة الدوارة بشكل سلبي ، ويتحرك الترس لأعلى ولأسفل على طول الحامل الثابت لدفع الجزء الأوسط من المنصة للارتفاع والسقوط بشكل متزامن ، وذلك لتحقيق التزامن الشامل لرفع المنصة وسقوطها ، مما يمنع المنصة من الانحناء

متغير

3. على جانبي المنصة ، توجد أدلة تحمل خطية من الفولاذ المقاوم للصدأ شبه مفتوحة لمنع الانحراف الأمامي والخلفي واليسار واليمين وتقسيم القفز أثناء عملية رفع المقعد.

ثانيا. جهاز اختبار هيدروستاتيكي ، جهاز إغلاق رأسي أوتوماتيكي

2. جهاز hea ماتيك تلقائي

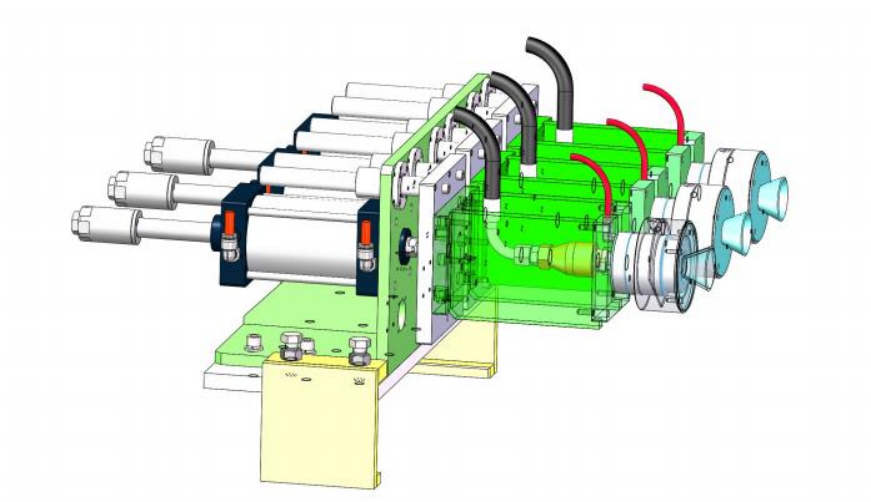

جهاز ختم الرأس الأوتوماتيكي يعتمد تصميم ختم شعاعي ، مدفوعًا بأسطوانة قابلة للتعديل من الفولاذ المقاوم للصدأ ، كلا الجانبين من نهاية الأنبوب هما حركة رأس الختم الأمامية والخلفية مجموعة في رأس الأنبوب ، حلقة ختم رأس الختم التهوية شعاعي ضغط المشبك تركيبات أنابيب اختبار ، بعد تهوية الذيل القصبة الهوائية ذات الضغط العالي والضغط إلى قيمة الضغط المحددة ، والحفاظ على الضغط ،

يكمل اختبار الضغط تخفيف الضغط لأنبوب دبوس الشعر مجموعة الضغط العالي ، ويطلق عادم رأس الختم تركيبات الأنابيب ، وتعود أسطوانة الفولاذ المقاوم للصدأ لإكمال عملية اختبار الضغط ،

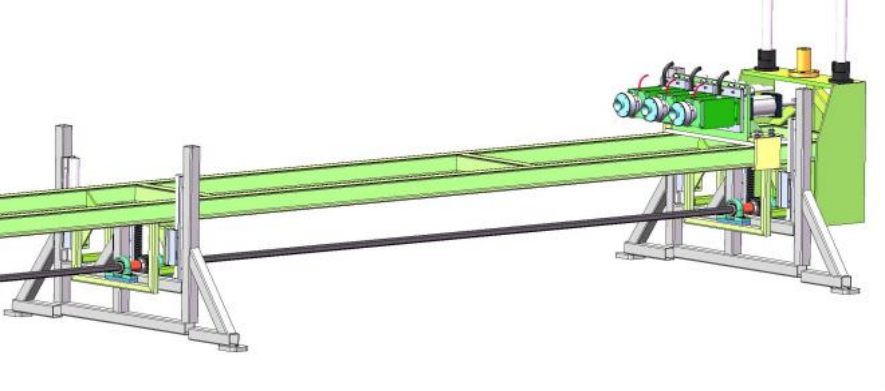

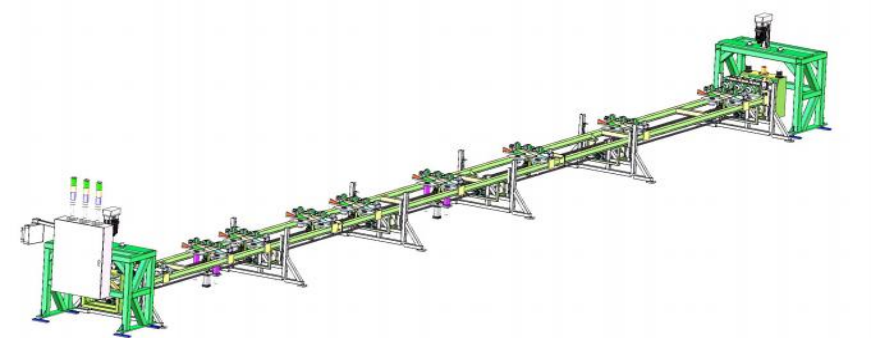

1. يتكون جهاز التوصيل من مجموعتين على اليسار واليمين ، أحدهما بالقرب من خزانة التحكم هو الطرف الثابت والطرف الآخر هو طرف الهاتف المحمول. عندما تتغير مواصفات طول الأنبوب ، تحتاج فقط إلى ضبط كشف موضع طرف الهاتف المحمول للتكيف مع مواصفات الأنابيب بأطوال مختلفة. مشبك جهاز توصيل تصميم ثابت ، تعديل بسيط

إنه سريع.

2. يتم توجيه المحامل الخطية من الفولاذ المقاوم للصدأ العلوية والسفلية لأسطوانة رأس الختم وقابلة للسحق لمنع سقوط مقاعد رأس الختم والتحول بسبب الجاذبية.

3. ماكينة الاختبار الهيدروستاتيكي ، الأسطوانة هي أسطوانة قابلة للتعديل من الفولاذ المقاوم للصدأ 304. عندما يكون تحمل الشوط القصير قصيرًا ، لا يمكن تحريك مقعد القابس ، ويجب ضبط الشوط التلسكوبي للأسطوانة فقط.

4. رأس الختم يعتمد تصميم هيكل التغيير السريع بشكل عام دون اتصال ، مصنوع من الفولاذ المقاوم للصدأ 304 ، أنبوب الهواء عالي الضغط وأنابيب الهواء ذات الضغط المنخفض متصلة بسرعة لاستبدال الشارع

نودلز الأرز بسيطة وسريعة.

5. تصميم دليل البوق من الفولاذ المقاوم للصدأ لرأس الختم. عندما ينحني رأس الأنبوب ويتشوه قليلاً ، يمكن تصحيح البوق قليلاً وتوجيهه لجعل رأس الأنبوب سلسًا

أدخل داخل رأس الختم دون خدش حلقة الختم الشعاعية ، مما يقلل من التكلفة الضعيفة للحلقة الختم.

3. جهاز اختبار الضغط الهيدروستاتيكي جهاز تقطيع وتغذية أوتوماتيكي

1. جهاز اختبار الضغط الهيدروستاتيكي يتكون جهاز التغذية والتقطيع الأوتوماتيكي من مجموعات متعددة من أسطوانات الفولاذ المقاوم للصدأ 304 + لوحة مثلثة ، ويعتمد قضيب توجيه مزدوج مطلي بالكروم + خط مستقيم من الفولاذ المقاوم للصدأ 304

يضمن دليل المحمل ثبات الرفع ويقلل من احتمال الصدأ والتمسك بقضيب التوجيه.

2. جهاز اختبار الضغط الهيدروستاتيكي تم تصميم آلية الرفع بشكل متزامن بواسطة محور سداسي متزامن + رف تروس. يتم تثبيت الترس على عمود الدوران ، ويتم تثبيت الحامل على رأس أسطوانة الصندوق. عندما تكون الأسطوانة قابلة للسحوب ، فإن عمود التوجيه والعتاد يتبع الحركة الدوارة بشكل سلبي ، يقود مجموعات أخرى من آليات الرفع للتحرك بشكل متزامن ، مما يضمن نفس التحميل والتفريغ

خطوة.

3. اختبار الضغط الهيدروستاتيكي يعتمد مقعد الرفع الثابت على تصميم الإبزيم ، عمود التوصيل السفلي هو قضيب سداسي من الفولاذ المقاوم للصدأ ، يتم تثبيت محمل التروس والشريط السداسي للأنشطة ، وطول الأنبوب طويل.

عندما تتغير الدرجة ، يمكن للمقعد الثابت تحريك مسافة معينة أفقياً للتكيف مع طول الأنبوب.

4. جهاز اختبار الضغط الهيدروستاتيكي ، الصفيحة العلوية الثلاثية لأنبوب المواد العلوي والسفلي مصنوعة من صفائح النايلون المطاطية لمنع خدش سطح الأنبوب.

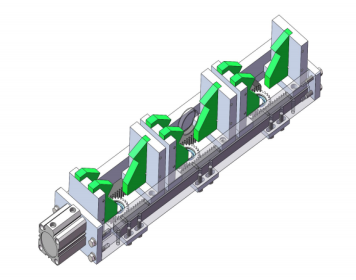

4. جهاز اختبار الضغط الهيدروستاتيكي جهاز أنبوب المشبك الأوتوماتيكي يعتمد تصميم لقط متزامن من رف محرك الأقراص والعتاد ، وقت تلسكوبي اسطوانة مزدوجة & # # # على شكل الخشب الرقائقي لقط الداخل ، الأنبوب مثبت تمركز تلقائيا مع مركز رأس الختم ، ليست هناك حاجة لضبط موقف الأنابيب عندما تتغير مواصفات الأنابيب. منع عندما يتم إغلاق اسطوانة المكونات

إزاحة الانحناء المحوري للأنبوب.

1. أسطوانة تثبيت ، رف تروس ، محمل ومسمار كلها مصنوعة من الفولاذ المقاوم للصدأ SUS304

2. صفيحة اللقط على شكل مصنوع من مطاط النايلون لمنع الخدوش على سطح الأنبوب.

3. يتم تثبيت مشبك الأنبوب إلى الجزء العلوي من جهاز رفع الأنبوب التلقائي للتحميل والتفريغ ، مما يلغي الحاجة إلى تعديل منفصل عندما يتغير طول الأنبوب.

مخطط جزئي لمختبر الضغط الهيدروستاتيكي
