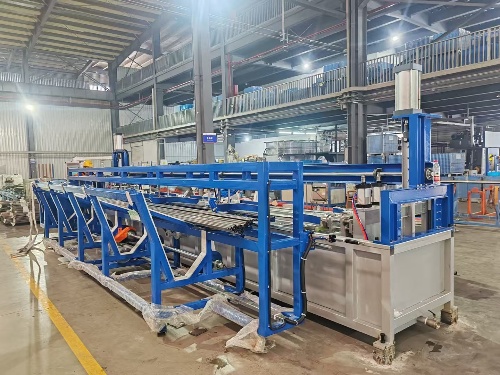

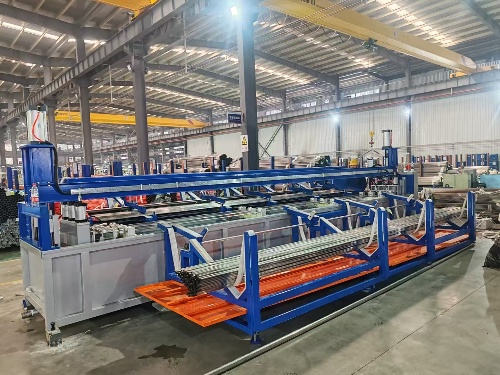

آلة الاختبار الهيدروستاتيكي

مقدمة الوحدة:
تستخدم هذه الماكينة بشكل رئيسي لاختبار الضغط المحكم تحت الماء لخطوط الأنابيب المعدنية. تحقق مكبس الاختبار التغذية والتفريغ من خلال آلية الإرسال المستعرض. كل عامل
يمكن اختبار أنابيب متعددة للتداول. يتم مراقبة عملية اختبار الضغط والتحكم فيها بواسطة "الكمبيوتر الصناعي + PLC" ، بتصميم هيكلي معقول ،
تكنولوجيا متقدمة وناضجة ، تشغيل نظام مستقر ، تشغيل مريح ، استخدام وصيانة ، استقرار مهني قوي مستمر ، كفاءة تفتيش عالية ، إلخ.
1. مقدمة موجزة عن وضع وحدة العمل:
يعتمد تصميم هذه المعدات متعدد المحطات على الهواء المضغوط كوسيط الكشف ، وأحواض الأنابيب إلى تجمع الفحص بعد التضخم ، والذي يتم التحكم فيه بواسطة نظام ذكي ،
يمكن اكتشاف أنابيب متعددة في وقت واحد ، ويمكن مزامنة أوضاع التحميل والتقطيع لتوفير وقت التحميل والتفريغ. عن طريق تخزين المواد ، مواد التفريغ ، مواد التغذية ،
الكشف التلقائي ، والفرز التلقائي ، والتقطيع التلقائي غير المدمر وغيرها من المؤسسات ، لأن لديهم وظيفة الفرز التلقائي ، لا يمكن تعديل أي شخص إلى العمل العادي
في الخدمة ، شخص واحد يعمل أجهزة متعددة للحد من كثافة اليد العاملة وتكاليف العمالة.2. سير عمل الوحدة:
التفريغ ← التغذية التلقائية ← تثبيت الأنابيب ← الرأس (إغلاق طرفي تركيبات الأنابيب) ← المغمورة (القابلة للنفخ) ← الكشف ← المواد العائدة
↗أنبوب مؤهل ← رف تخزين نهائي
← الطمس التلقائي ← الطمس التلقائي

↘أجزاء غير مؤهلة → تخزين غير مؤهل

3. جدول معلمات المعدات

4. مقدمة موجزة لهيكل المعدات:

مقعد التغذية: ملحوم بالفولاذ القياسي الوطني ، جهاز تفريغ مستقل ، مع منصة تفريغ متعددة الأقسام ، متوافقة مع مواصفات طول مختلفة للأنابيب ، مقعد مع حاجز تعديل مواصفات الربط بالحجم ، لا حاجة لضبط الصفيحة الثلاثية للرافعات بشكل منفصل في حوض الفحص ، التغذية التلقائية ، تقليل

كثافة اليد العاملة للعمال تقلل من الاعتماد على الفنيين.

رف تغذية الفرز الأوتوماتيكي: ملحوم بالفولاذ القياسي الوطني ، جهاز طمس مستقل ، منصة تفريغ بأربعة أقسام ، متوافقة مع أنبوب 2.4-6 م ،
هناك موقفان من المنتجات المؤهلة والمنتجات غير المؤهلة. يتم التحكم في تبديل التخزين لكل موضع بواسطة ذراع تأرجح نظام الفرز الأوتوماتيكي للفرز والتبديل.

جزء من تصميم الطبقة المزدوجة مع صينية تجميع المياه ، وقطرات المياه على جدار الأنبوب بعد اختبار الضغط تقطر إلى صينية المياه لجمع موحد ، وترك القسم الأوسط فارغ ، وهو مناسب لرفع الأنبوب.

نظام تحكم ذكي: يتم التحكم في النظام بذكاء من خلال برمجة plc ، واجهة تشغيل الإنسان والآلة ، تعديل إدخال شاشة تعمل باللمس ، مع تحكم تلقائي ،
فحص الضغط التلقائي ، وفرز الذاكرة التلقائي ، ووظائف الإنذار التلقائي. أثناء الكشف ، يمكنه الحكم تلقائيًا على ما إذا كانت منتجات المحطات المختلفة مؤهلة وتذكر وفقًا لضغط الضغط في المحطات المختلفة ، في الوقت الحالي ، عندما تكون المحطة غير المؤهلة متوقعة ، فإن رف التخزين الأوتوماتيكي للربط سيقوم تلقائيًا بفرزها إلى صندوق التخزين غير المؤهل. عندما تظهر المنتجات غير المؤهلة في نفس المستودع لمدة 3 مرات متتالية ، سيتم تشغيل إنذار الإغلاق التلقائي ، وتذكير المشغل للتحقق مما إذا كان الرأس يتسرب والحاجة إلى استبداله.يحتوي النظام على وظائف الصيانة عن بعد والمراقبة عن بعد ، ويولد التقارير تلقائيًا ، ويتصل بإدارة الإنتاج.جهاز مغمور أوتوماتيكي: تصميم آلية غرق الأسطوانة الكهربائية المؤازرة الثنائية ، تتكون من مجموعتين من أسطوانات الأسطوانة الكهربائية المؤازرة + نظام الكشف المحكم ، أسطوانة كهربائية مؤازرة من طرفين
يضمن تصميم الرفع المتزامن تزامن كلا جانبي الغرق. مقبض مزدوج مطلي بالكروم قضيب + دليل جلبة نحاسي جرافيت ، ويتم إجراء فحص تضخم الضغط والغرق بشكل متزامن خلف الرأس ، بعد الغرق ، فإنه سوف تطفو تلقائيًا وتعيد المادة حتى فترة زمنية معينة (يمكن ضبط وقت الاحتفاظ بالضغط وفقًا للطلب) ، وتطفو وتعيد المادة

المزامنة لتقصير وقت دورة عملية الكشف.

حوض الفحص: الجسم عبارة عن هيكل إطار حوض اختبار من الفولاذ المقاوم للصدأ 304 ، وهو ملحوم ومشكل من الفولاذ المقاوم للصدأ 304 والفولاذ. منع حمام السباحة من أن تكون طويلة

مياه التخزين صدئة ومثقبة ، مصممة بمدخل ومخرج ، وتم تصميم المنحدر السفلي لتسهيل تنظيف وفحص استبدال المياه وتصريفها.

التفتيش

تتكون منصة الفحص من أرفف منصة الرفع ، وجهاز إحكام إغلاق الرأس الأوتوماتيكي ، وجهاز التغذية والتقطيع الأوتوماتيكي ، وجهاز أنبوب المشبك الأوتوماتيكي.

1. حامل منصة الرفع
1. المقعد مصنوع من الفولاذ المقاوم للصدأ SUS304 القياسي الوطني 10 # I-beam ، مما يضمن صلابة المقعد ويمنع المقعد من الصدأ ، والانحناء ،
تشوه.2. منصة الرفع يتم رفع رفع المقعد بشكل متزامن بواسطة أسطوانة كهربائية مؤازرة ، وتم تصميم الجزء السفلي من المقعد بشكل متزامن بواسطة محور سداسي متزامن + رف تروس. يتم تثبيت التروس على عمود الدوران ، ويتم تثبيت الحامل في الجزء السفلي من قوس الصندوق السفلي ، عندما يتم رفع المنصة وخفضها ، وعمود التوجيه وتتبع الترس الحركة الدوارة بشكل سلبي ، ويتحرك الترس لأعلى ولأسفل على طول الحامل الثابت لدفع الجزء الأوسط من المنصة للارتفاع والسقوط بشكل متزامن ، وذلك لتحقيق التزامن الشامل لرفع المنصة وسقوطها ، مما يمنع المنصة من الانحناء
متغير
3. على جانبي المنصة ، توجد أدلة تحمل خطية من الفولاذ المقاوم للصدأ شبه مفتوحة لمنع الانحراف الأمامي والخلفي واليسار واليمين وتقسيم القفز أثناء عملية رفع المقعد.

ثانيا. جهاز ختم الرأس الأوتوماتيكي

2. جهاز hea ماتيك تلقائي

جهاز ختم الرأس الأوتوماتيكي يعتمد تصميم ختم شعاعي ، مدفوعًا بأسطوانة قابلة للتعديل من الفولاذ المقاوم للصدأ ، كلا الجانبين من نهاية الأنبوب هما حركة رأس الختم الأمامية والخلفية مجموعة في رأس الأنبوب ، حلقة ختم رأس الختم التهوية شعاعي ضغط المشبك تركيبات أنابيب اختبار ، بعد تهوية الذيل القصبة الهوائية ذات الضغط العالي والضغط إلى قيمة الضغط المحددة ، والحفاظ على الضغط ،
يكمل اختبار الضغط تخفيف الضغط لأنبوب دبوس الشعر مجموعة الضغط العالي ، ويطلق عادم رأس الختم تركيبات الأنابيب ، وتعود أسطوانة الفولاذ المقاوم للصدأ لإكمال عملية اختبار الضغط ،
1. يتكون جهاز التوصيل من مجموعتين على اليسار واليمين ، أحدهما بالقرب من خزانة التحكم هو الطرف الثابت والطرف الآخر هو طرف الهاتف المحمول. عندما تتغير مواصفات طول الأنبوب ، تحتاج فقط إلى ضبط كشف موضع طرف الهاتف المحمول للتكيف مع مواصفات الأنابيب بأطوال مختلفة. مشبك جهاز توصيل تصميم ثابت ، تعديل بسيط
إنه سريع.2. يتم توجيه المحامل الخطية من الفولاذ المقاوم للصدأ العلوية والسفلية لأسطوانة رأس الختم وقابلة للسحق لمنع سقوط مقاعد رأس الختم والتحول بسبب الجاذبية.3. الاسطوانة 304 من الفولاذ المقاوم للصدأ اسطوانة قابلة للتعديل. عندما يكون تحمل الشوط القصير قصيرًا ، لا يمكن تحريك مقعد القابس ، ويجب ضبط الشوط التلسكوبي للأسطوانة فقط.4. رأس الختم يعتمد تصميم هيكل التغيير السريع بشكل عام دون اتصال ، مصنوع من الفولاذ المقاوم للصدأ 304 ، أنبوب الهواء عالي الضغط وأنابيب الهواء ذات الضغط المنخفض متصلة بسرعة لاستبدال الشارع
نودلز الأرز بسيطة وسريعة.5. تصميم دليل البوق من الفولاذ المقاوم للصدأ لرأس الختم. عندما ينحني رأس الأنبوب ويتشوه قليلاً ، يمكن تصحيح البوق قليلاً وتوجيهه لجعل رأس الأنبوب سلسًا

أدخل داخل رأس الختم دون خدش حلقة الختم الشعاعية ، مما يقلل من التكلفة الضعيفة للحلقة الختم.

3. جهاز تقطيع وتغذية أوتوماتيكي
1. يتكون جهاز التغذية والتقطيع الأوتوماتيكي من مجموعات متعددة من أسطوانات الفولاذ المقاوم للصدأ 304 + لوحة مثلثة للأنبوب ، ويعتمد قضيب توجيه مزدوج مطلي بالكروم + خط مستقيم من الفولاذ المقاوم للصدأ 304
يضمن دليل المحمل ثبات الرفع ويقلل من احتمال الصدأ والتمسك بقضيب التوجيه.2. تم تصميم آلية الرفع بشكل متزامن بواسطة محور سداسي متزامن + رف تروس. يتم تثبيت الترس على عمود الدوران ، ويتم تثبيت الحامل على رأس أسطوانة الصندوق. عندما تكون الأسطوانة قابلة للسحوب ، فإن عمود التوجيه والعتاد يتبع الحركة الدوارة بشكل سلبي ، يقود مجموعات أخرى من آليات الرفع للتحرك بشكل متزامن ، مما يضمن نفس التحميل والتفريغ
خطوة.3. يعتمد المقعد الثابت للرفع على تصميم الإبزيم ، وعمود التوصيل السفلي هو قضيب سداسي من الفولاذ المقاوم للصدأ ، ويتم تثبيت محمل التروس والقضيب السداسي للأنشطة ، وطول الأنبوب طويل.عندما تتغير الدرجة ، يمكن للمقعد الثابت تحريك مسافة معينة أفقياً للتكيف مع طول الأنبوب.

4. الصفيحة العلوية المثلثة للأنبوب المادي العلوي والسفلي مصنوعة من صفائح النايلون المطاطية لمنع خدش سطح الأنبوب.

4 جهاز أنابيب المشبك الأوتوماتيكي يعتمد تصميم لقط متزامن من رف محرك الأسطوانة والعتاد ، اسطوانة تلسكوبية الوقت مزدوج & # # # # على شكل الخشب الرقائقي لقط الداخل ، الأنبوب مثبت تمركز تلقائيا مع مركز رأس الختم ، ليست هناك حاجة لضبط موقف الأنابيب عندما تتغير مواصفات الأنابيب. منع عندما يتم إغلاق اسطوانة المكونات
إزاحة الانحناء المحوري للأنبوب.1. أسطوانة تثبيت ، رف تروس ، محمل وبرغي كلها مصنوعة من الفولاذ المقاوم للصدأ SUS304 ، حماية من الصدأ.2. > شفرات قرصة الشكل مصنوعة من صفائح مطاطية من النايلون لمنع خدش سطح الأنبوب.3. يتم تثبيت قاعدة أنبوب المشبك على الجزء العلوي من جهاز رفع أنبوب التحميل والتفريغ الأوتوماتيكي ، ولا تحتاج إلى تعديل بشكل منفصل عندما يتغير الطول.مخطط تخطيطي جزئي لضغط اختبار الضغط المحكم للأنبوب

قائمة الأجزاء الضعيفة من آلة اختبار ضغط الأنابيب محكمة الغلق بالغاز
