آلة تلميع الأنابيب-آلة تلميع الجدار الداخلي للأنابيب الفولاذية

مقدمة موجزة عن وضع وحدة العمل:
تعتمد هذه الماكينة تصميمًا أحادي الجانب متعدد المحطات ، ويتم تلميع الطرف الأول من الجهاز في نفس الوقت عند العمل ، والذي يمكن تغذيته وتلميعه وفرزه تلقائيًا (1)
رمي الأنابيب الفرعية 3 مرات ، دورة واحدة ، أو ثلاثة أنابيب فرعية رمي مرة واحدة ، ثلاثة أوضاع علوي وثلاثة أوضاع سفلية) ، تتكون الوحدة من منصات إطار التغذية ، دوران عجلة القيادة وتلميع
يتكون من أربعة أجزاء: منصة دوارة ، مضيف تلميع ومنصة تقطيع. المحرك يقود قضيب التلميع ويدور رأس التلميع ، ويدير حول رأس التلميع ،

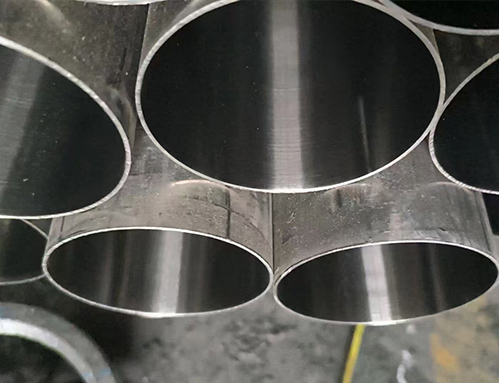

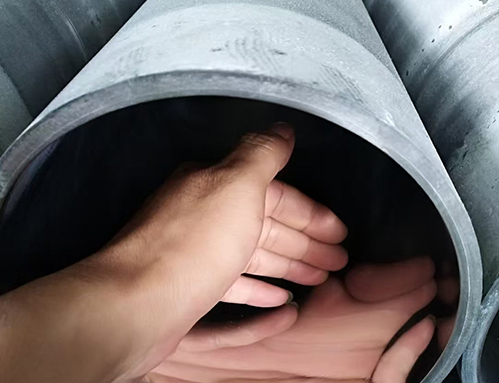

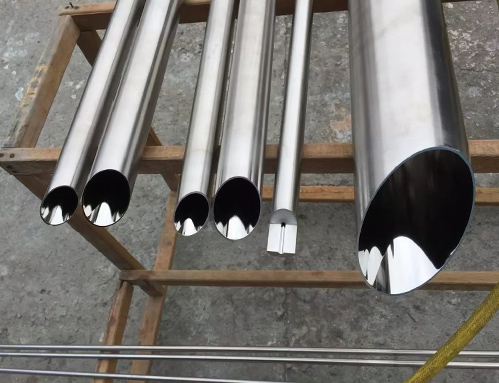

الجدار الداخلي للأنبوب المعدني مصقول ، ويمكن أن تكون المواد الاستهلاكية التلميع حزام جلخ وعجلة متعددة الأوراق. هذا الجهاز يحتاج إلى مشغل واحد فقط للعمل.أو تشغيل مجموعتين من المعدات من قبل شخص واحد ، دون أساتذة محترفين ، يمكنك تولي منصبك بعد تدريب بسيط. يمكنك تلميع العديد من الأنابيب المعدنية في وقت واحد ، والتي يمكن أن تعتمد على مواصفات الأنابيب المختلفة ومتطلبات التلميع ، وضبط سرعيات تلميع مختلفة.2. سير عمل الوحدة:
تغذية أوتوماتيكية ← أنبوب ضغط ← دوران الأنبوب ← تلميع للأمام ← إتمام التلميع ← سحب قضيب التلميع ← سحب المواد ← الطمس ← المنتج النهائي
3. مقدمة لهيكل المعدات:

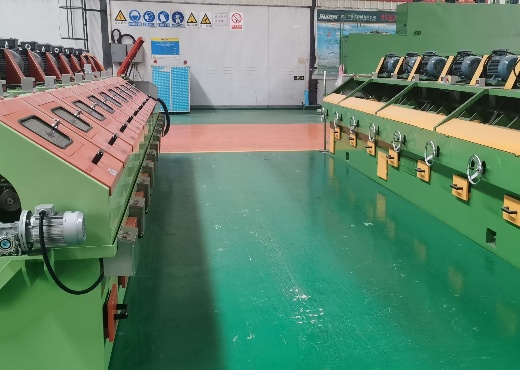

تتكون المعدات بشكل رئيسي من خمسة أجزاء: إطار التغذية ، مضيف التلميع ، منصة تدوير زورق الجر التلميع ، رف التغذية ، نظام التحكم الذكي ، إلخ.
3.1 إطار التغذية: 1. يتم لحام الحامل بأنابيب مربعة قياسية F120x120x6 ، بسعة تحمل 7 أطنان ، ولها وظائف تخزين المواد وتفريغ المواد ومواد الحجب.2. مقاعد البدلاء لديها حاجز من حجم مواصفات آلية تعديل الربط. عندما يتغير القطر والمواصفات ، يربك تعديل وصلة الكاكاو الأمامي والخلفي ، لا
هناك حاجة إلى تعديل واحد للحد من كثافة اليد العاملة للعمال وتقليل الاعتماد على الفنيين.ثالثا ، تصميم المنحدر من سطح الطاولة من رف التفريغ. بعد أخذ المادة من الأنبوب السفلي ، يمكن للأنبوب أن يتدحرج تلقائيًا ببطء إلى الأسفل لتجنب ذلك

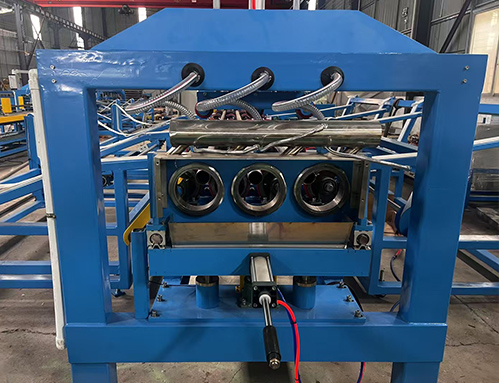

انخفاض سرعة عالية المتداول المطبات السطح دون تدخل يدوي.أربعة ، جزء ملامسة للتخزين والتفريغ والأنابيب مع لوحة حماية من المطاط لمنع الاتصال المباشر بإطار المكتب المعدني والأنابيب.5. تم تجهيز جزء تخزين المواد مع بكرة سلبية عرضية ، وهو مناسب لدفع الرأس معًا.مضيف تلميع 3.2: أولاً ، يتم لحام الحامل بالفولاذ القياسي الوطني ، رف مزدوج الطبقة ، معالجة CNC ، قضيب توجيه خطي + جرافيت مثبت على الحامل
كتلة منزلقة من النحاس ، يتم تثبيت مقعد المشي على الكتلة المنزلقة ، ويتم تثبيت محرك التلميع وقضيب التلميع على قاعدة المشي ، ويتسع رأس طحن التلميع ،
زيادة منطقة الطحن وتقليل وقت التلميع وتحسين كفاءة العمل ؛ يتم تشغيل قاعدة المشي بواسطة محرك سيرفو أثناء التلميع
تلميع الأعلاف. قاعدة المحرك إلى الأمام والخلف تعتمد ترس رف التروس لضمان أن قضيب التلميع إلى الأمام والخلف مسطح

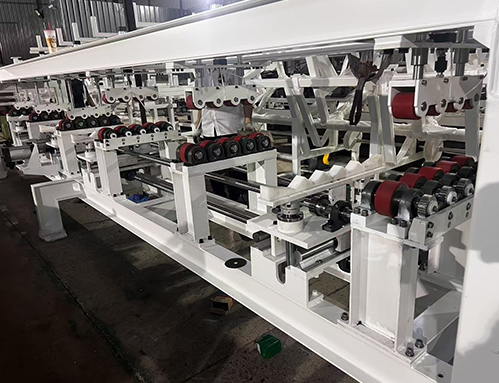

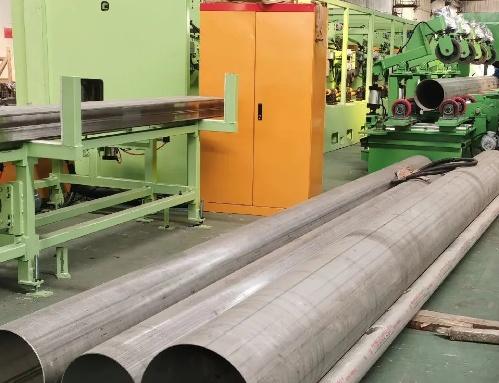

الاستقرار.ثانيًا ، يعتمد رأس الطحن تصميم قضيب تلميع اتصال مباشر لمحرك تحويل التردد ، مع تحويل تردد دوران قابل للتعديل وكفاءة نقل عالية.3. لديها وظيفة الإضافة التلقائية والطرح لسرعة دوران رأس الطحن داخل وخارج فم الأنبوب لتقليل تردد البوق لنهاية الأنبوب بعد التلميع.4. لديها قوة الرفع التلقائي لرأس الأنبوب ، والتي يمكن أن يتم نصفها أو تحويلها إلى وضع الرمي الكامل.V. يعتمد المقعد ذو الطبقة المزدوجة على وصلة قضيب التوجيه والمصاعد ، وتعديل محرك سيرفو عند تغيير مواصفات التلميع.حامل قاطرة تلميع 3.3: 1. ملحومة بالفولاذ القياسي الوطني ، حامل جسرية ثابتة ، تصميم مقطعي. عندما تتغير مواصفات قطر الأنبوب ، فإنه ليس ضروريًا.ضبط ارتفاع رف المواد لضمان استقرارها. تعتمد المنصة عجلة الركوب السفلية + تصميم بكرة الرشة العلوية ، والمنصة السفلية
تثبيت مجموعات متعددة من مقاعد عجلات الركوب ، يمكن تلميع أنابيب فولاذية متعددة في نفس الوقت ، تستخدم عجلة القيادة محرك تروس متغير التردد لدفع الدوران.يعتمد تبديل محطة الأنابيب وتحميلها وتفريغها على رفع المصعد الكهربائي + رف التروس تزامن متحرك مستعرض لضمان تزامنها
الجنس والاستقرار. شعاع أفقي علوي يعتمد هيكل شعاع I مزدوج الطبقة ، وتثبيت مجموعات متعددة من مقاعد بكرة قرصة هوائية ومكونات تعمل بالهواء المضغوط.القيادة ، دليل مقبض مطلي بالكروم ، الضغط التلقائي لأسفل والرفع أثناء التلميع
2. وضع التلميع: يمكن طرح أنبوب واحد عدة مرات أو دورة واحدة ، أو يمكن طرح أنابيب فرعية متعددة مرة واحدة ، ويمكن استخدام أوضاع علوي وسفلي متعددة.3. تعتمد المواد العلوية والسفلية آلية النقل المستعرض والرفع ، ويعتمد النقل المستعرض والرفع على رفع التروس الكهربائية + بكرة سلسلة طائرة ورقية بنفس التصميم ،
ضمان استقرار وتزامن آلية اجتياز ورفع المجموعات المتعددة.4. حزام دعم بكرة تدوير الأنابيب ، مزامنة الطاقة متعددة الأجزاء ، باستخدام شكل عمود دوران حزام محرك تحويل التردد ، يمكن أن يحدد التوقيت
إلى الأمام والعكس ، والحد من ثني الأنابيب بيضاوي الشكل في اتجاه واحد الدورية أنبوب تشغيل.V. تصميم حلقة انتقال رأس الأنبوب ، الجدار الداخلي والأنبوب الجدار الداخلي متساوية القطر ، منع عجلة تلميع لرمي رأس الأنبوب في البوق.3.4 رف المواد أقل: 1. رف ملحوم مع معيار وطني F120x120x6 أنبوب الصلب مربع مع تحمل الوزن من 7 أطنان.ثانيًا ، يمكن أن يتدحرج تصميم المنحدر لأعلى طاولة رف التفريغ تلقائيًا إلى الأسفل عند وضع الأنبوب لتجنب الدوران السريع.السطح تالف دون تدخل يدوي.3. تصميم مزدوج الطبقة لجزء تخزين المواد ، الجزء السفلي مع صينية تجميع المياه ، ويبقى الماء على جدار الأنبوب بعد إلقائه. قطرات الماء تسقط على صينية المياه لجمع موحد.مجموعة ، لتجنب تدفق مياه الصرف الصحي في الأنابيب إلى الأرض.أربعة ، جزء ملامسة للتخزين والتفريغ والأنابيب مع لوحة حماية من المطاط لمنع الاتصال المباشر بإطار المكتب المعدني والأنابيب.
