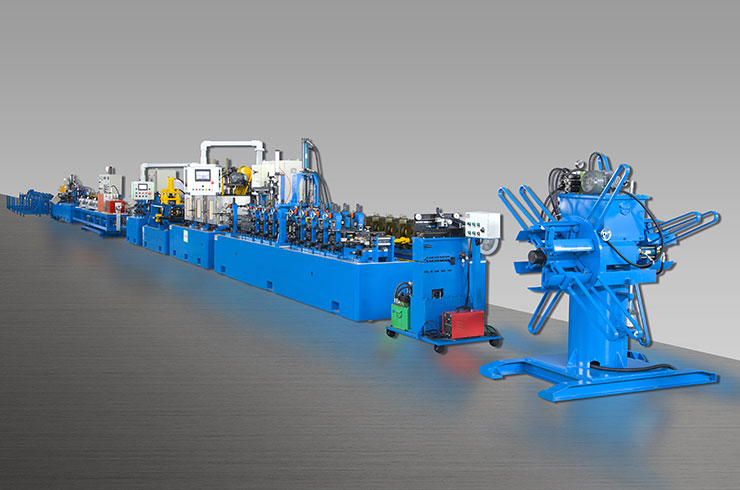

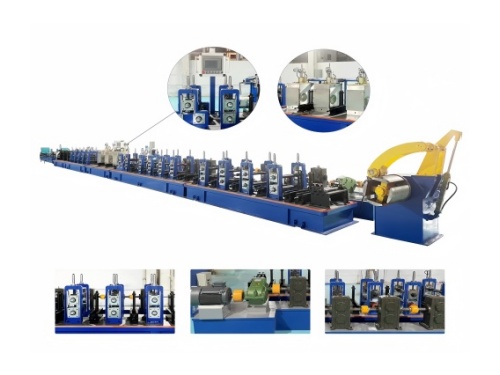

آلات تصنيع الأنابيب الفولاذية

يعتمد خط الإنتاج هذا على قولبة W ، ولحام الأنبوب الملحوم الصناعي الذي يتطلبه العملاء بواسطة لحام كهربائي بتحكم مغناطيسي مفرد ، واستخدام قوالب لفة مختلفة لإنتاج أنابيب بمواصفات مختلفة. خط الإنتاج يمكن أن ينتج: أنبوب التيتانيوم ، أنبوب السوائل الصحية ، أنبوب المبادل الحراري ، أنبوب المياه من الفولاذ المقاوم للصدأ والأنابيب الصناعية الأخرى. نطاق التطبيق:

السيارات: الأجزاء الخارجية ، الأجزاء الساخنة

معدات المطبخ: حوض ، موقد غاز ، ثلاجة

أنبوب فولاذية: أنبوب هيكلي وأنبوب صف

المعدات الكيميائية: أنبوب المبادل الحراري ، الموقد الصناعي الكيميائي

معدات النقل:! حاويات ومركبات السكك الحديدية

الأجهزة الكهربائية: غسالة ، مجفف ، فرن ميكروويف ، إلخ.

ميزات خط إنتاج الأنابيب الملحومة بدقة عالية السرعة:

1 دقة عالية: عمود تشغيل ≤ 0.03 لضمان تشغيل مستقر للمعدات ؛

2. سرعة سريعة: تأكد من أن جودة اللحام تلبي معيار ASME. عند إجراء 30416*0.6 ، يمكن أن تصل السرعة إلى 7 م/دقيقة ؛

3. عالية الإنتاجية: أكثر من ٪.

4. يتم تسجيل بيانات خط الإنتاج وحفظها في جميع الاتجاهات ، تيار اللحام ، طاقة الحل الصلب ، التيار ، التردد ، إلخ. من كل أنابيب الصلب يمكن تتبعها وتسجيلها في الوقت الحقيقي.

5. لديها وظيفة بدء وإيقاف بنقرة واحدة.

6. إنذار ثقب ووظيفة إيقاف المياه الأوتوماتيكية.

مقدمة المنتج

1. آلة صنع الأنابيب الصناعية من الفولاذ المقاوم للصدأ:

. وهي تستخدم أساسا لأنابيب الفولاذ المقاوم للصدأ الصناعية. بسبب نضج تكنولوجيا الأنابيب الملحومة من الفولاذ المقاوم للصدأ ، فقد حققت أنابيب غير ملحومة في العديد من المجالات. يتم تطبيقه على المبادل الحراري ، والأنابيب الصحية للأنابيب السائلة ، وأنابيب عادم السيارات ، والبترول

العمل ، مواد البناء ، الأنابيب الفولاذية ، المعدات الكيميائية ، إلخ ،

2. ميزات آلة صنع الأنابيب الصناعية:

دقة عالية ، أداء مستقر ، معدل منتج نهائي عالي ، أتمتة كاملة ، تشغيل بسيط ، متين ، آلة صلبة ، إنتاج مستمر ، كفاءة عالية ، نفايات مواد أقل ، تكلفة إنتاج منخفضة

3. عملية الإنتاج الآلي:

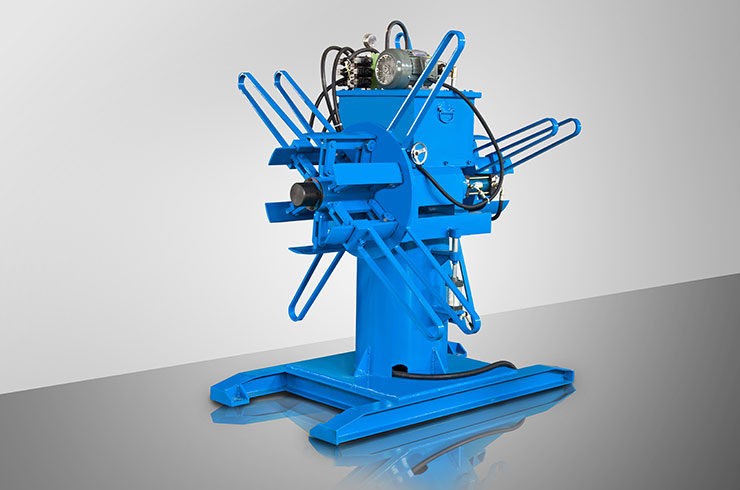

بعد فك اللف ، جهاز التنظيف ، توجيه التغذية ، القولبة ، اللحام ، تسوية اللحام الداخلي ، طحن اللحام الخارجي ، التشكيل والتحجيم ، معالجة الذوبان الصلب ، التحجيم النهائي ، الاستقامة ، كشف العيوب ، رش الكود ، المسطرة الثابتة ، القطع (الملف)

لتوصيل المواد وغيرها من عمليات التشكيل المستمر ، هيكل دقيق ، سهل التشغيل

تحسين العملية والتصميم المبتكر:

1. قمنا بتغيير طاولة الوحدة إلى تصميم مقطعي. بعد اكتمال اللحام ، تتم إضافة عملية التلدين لإزالة إجهاد اللحام لضمان عدم تشوه المعالجة اللاحقة. بعد طحن الطائرة ، أضف مطحنة الطائرة لضمان التحكم في دقة الماكينة بين 0.1 و 0.02.

2. في ظل فرضية أن دقة المعالجة الآلية لحامل الأسطوانة العمودي مضمونة ، قمنا بتصميم مبتكر هيكل مثل نوع الحامل الأفقي. يتم تثبيت المحامل على طرفي العمود ، محور ثابت على شكل حرف U لضمان عدم تشوه العمود عموديًا ، ويتم تثبيت الثقب الداخلي ولفة العمود من خلال مجموعات التثبيت. تم حل مشكلة تشوه "ثمانية أحرف" لإطار الأسطوانة العمودية.

نحن نوفر للعملاء خطوط إنتاج مثالية وحلول منتجات لإنتاج منتجات أنابيب ملحومة عالية الجودة وفقًا للمعايير الأمريكية ASTM A249 و A269 و A270 و A312 والمعيار الوطني Gb151gb12771 و din الألمانية ومعيار ISO. مشاركة عمليات الإنتاج مع العملاء وتقديم خدمات شاملة لحلول تخطيط المصنع
