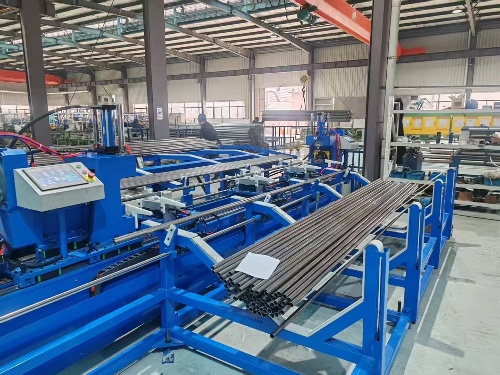

آلة تشطيب الأنابيب

معدات أخذ الأنابيب المتقاطعة ، خذ أنبوبًا واحدًا من السرير المادي في وقت واحد ، وأرسله إلى محطة الدفع اليسرى ومحطة الأخدود اليسرى ، وقم بتنفيذ عملية الدفع والأخدود ، وإزالتها بعد انتهاء الأخدود.مضيف 1.2 groove مع نظام clamping
1.3 مجهزة بقوالب قماطية بمواصفات مختلفة وألواح تروس مسؤولة.2. معلمات العمل (مخصصة حسب الطلب) فيما يلي معلمات العينة:
2.1 القطر الخارجي لرأس مسطح أنبوب فولاذية مقلوب: 25 ~ 159 ، سمك الجدار 2.5-25 ، المادة بحد أقصى X70 ، طول الأنبوب 5-12 م.يمكن أن تكون زاوية أخدود الشطب الخارجية 2.2 ضمن نطاق 30-35 درجة.2.3 سرعة خط الإنتاج: 5-20 في الساعة.3. تكوين الطاقة:
3.1 قوة المحرك:

3.1 قوة المحرك:

3.2 نسبة سرعة المخفض وأسطوانة التواء:

4. تسلسل وقت العمل:
4.1 تسلسل وقت العمل: اضبط ارتفاع قاعدة الشوكة الثابتة مسبقًا.سرير المواد-خطوة وتحريك شوكة لرفع ، واتخاذ أنبوب الصلب وتحريك محطة أفقيا-حرك الشوكة لأسفل-دفع ما يصل ، محطة تثبيت الرأس المسطحة-المشبك ، رأس مسطح ، سكين السحب ، مشبك فضفاض-خطوة وتحريك الشوكة لرفع أنبوب الصلب-ترجمة-تحريك الشوكة لأسفل والعودة إلى الوضع الأصلي ، خطوة وتحريك الشوكة أفقيا مع 5 أنابيب فولاذية.5.2 وقت دورة واحدة: دفع ما يصل إلى وظائف متوازية ، لا تأخذ الوقت وحده ، ارتفاع-التحول الأفقي-لقط-نهاية مسطحة-مقطع فضفاض-ارتفاع-دورة التحول الأفقي. حساب الكفاءة: سرعة الرأس المسطحة هي 6-18 قطعة/ساعة.5. العلامة التجارية للقطع المشتراة:
5.1 تغذية محرك سيرفو 5.5 كيلو وات محرك سيرفو
5.2 محرك المغزل 30KW 6 درجة ، YE3 محرك موفر للطاقة بكفاءة
مخفض 5.3: استخدام مخفض Hengchen ، مخفض خياطة ، مخفض رفرف ، مخفض Bang Feili
محول تردد 5.4: التحكم في سرعة محرك المغزل ، محول تردد Weichuang
5.5 محامل: رمح ، K2 ، FAG/INA ، NSK
5.6 نظام هيدروليكي ، ماركة يوسي ، بوش ريكسروث ، دانفوس وكاواساكي الصناعات الثقيلة ، لقط مع محطتين هيدروليكية مستقلة على التوالي.5.7 نظام التحكم ، باستخدام Xinjie PLC وشاشة تعمل باللمس Buke ، التحكم في اتصالات كابل الشبكة.5.8 مكونات التحكم الإلكترونية ، العلامة التجارية شنايدر ، ABB ، Siemens
