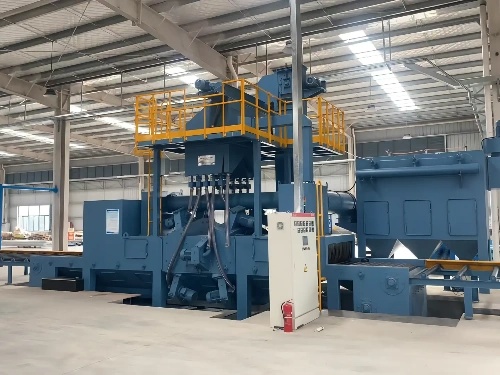

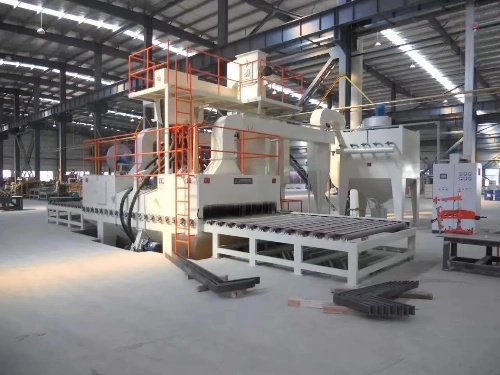

ماكينة سفع بطلقات الصفائح

آلة التفجير بالرصاص Malley عبارة عن خط معالجة مسبق للفولاذ متعدد الوظائف لتنظيف الأجزاء الهيكلية الملحومة ، الصلب H ، قسم الصلب ، إطار الشبكة والصفائح الفولاذية ، ومعالجة إزالة الصدأ من الفولاذ وتلميع!مقدمة إلى لوحة مارلي/آلة التفجير بالرصاص الشخصي
عجلة انفجار مالي لديها تخطيط متعدد الزوايا. إنها تحدد شفرة لوحة الوحدة المتقدمة في العالم بكفاءة عالية من عجلة الانفجار ، وتخرج حزم مقذوفة كثيفة عالية السرعة لضرب جميع أجزاء الفولاذ في حالتها الأصلية من أجل التنظيف ثلاثي الأبعاد ، يمكن أن يجعل طبقة التآكل ، خبث اللحام ، مقياس أكسيد والأوساخ على كل سطح من الفولاذ تسقط بسرعة ، الحصول على سطح ناعم مع خشونة معينة ، وتحسين الالتصاق بين طبقة الطلاء والسطح الصلب ، وتحسين قوة التعب ومقاومة التآكل من الفولاذ ، وتحسين الجودة الداخلية للفولاذ وإطالة عمر الخدمة.لوحة مالي/هيكل آلة التفجير بالرصاص الشخصي
المكونات الوظيفية الرئيسية لآلة التفجير بالطلقات المارلي هي غرفة التنظيف ، الأسطوانة الداخلية ، المواد الواردة والصادرة ، عجلة الانفجار ، نظام تدوير المقذوف (بما في ذلك المصعد ، الفاصل ، الناقل اللولبي الرأسي والأفقي ، آلية استرداد المقذوف وخط أنابيب إمداد الكريات) ، آلية التطهير ، إزالة الغبار ، التحكم الكهربائي ومكونات أخرى
لوحة مالي/آلة التفجير بالرصاص الشخصية مبدأ العمل
آلة التفجير بالرصاص على شكل لوحة Malley عبارة عن معدات تنظيف بطلقات متطورة عالية الوظائف من نوع الأسطوانة. أثناء عملية التنظيف ، عندما يتم إرسال أجزاء الهيكل الفولاسي أو المواد الفولاذية إلى منطقة القذف داخل غرفة ماكينة التنظيف بواسطة أسطوانة سرعة قابلة للتعديل كهربائيًا ، يتم ضرب كل جانب من الجسم بالكامل وفركه بواسطة قذائف كثيفة قوية من اتجاهات إحداثية مختلفة ، بحيث يكون مقياس الأكسيد ، طبقة الصدأ والأوساخ عليها تسقط بسرعة ، ويحصل السطح الصلب على سطح ناعم مع بعض الخشونة ، وتحميل وتفريغ قطع العمل على بكرات الاستيراد والتصدير على جانبي الهواء الطلق. يتم تطهير المقذوفات وغبار الصدأ الساقط على الفولاذ بواسطة جهاز التطهير ، ويتم نقل خليط غبار الحبيبات المتناثرة إلى قمع الحجرة بواسطة مسمار الاسترداد ، ويتم تجميع الناقل اللولبي الرأسي والأفقي في الجزء السفلي من الرافعة ، ثم يتم رفعه إلى الفاصل في الجزء العلوي من الماكينة ، ويقع المقذوف النقي المنفصل في قادوس الفاصل لإعادة تدوير الطلقات. يتم توليد الغبار أثناء تنظيف السفع بالرصاص ، والذي يتم إرساله من أنبوب التهوية إلى نظام إزالة الغبار. يتم تفريغ الغاز النظيف بعد التنقية في الغلاف الجوي ، ويتم التقاط الغبار الحبيبي وجمعه.المكونات الوظيفية الرئيسية
غرفة التنظيف
غرفة التنظيف عبارة عن هيكل لحام صندوق من نوع لوحة غرفة كبيرة ، والجدار الداخلي لجسم الغرفة مبطن بحاجز مقاوم للاهتراء ZGMn13. تتم عملية التنظيف في الغرفة المغلقة. تعتمد درابزين التنظيف الداخلي المقاوم للاهتراء على وصلة مسمار الجوز المصبوب بغطاء مقاوم للاهتراء لحماية رأس البراغي من التلف ، وهو مناسب للتفكيك والاستبدال.رولجانج

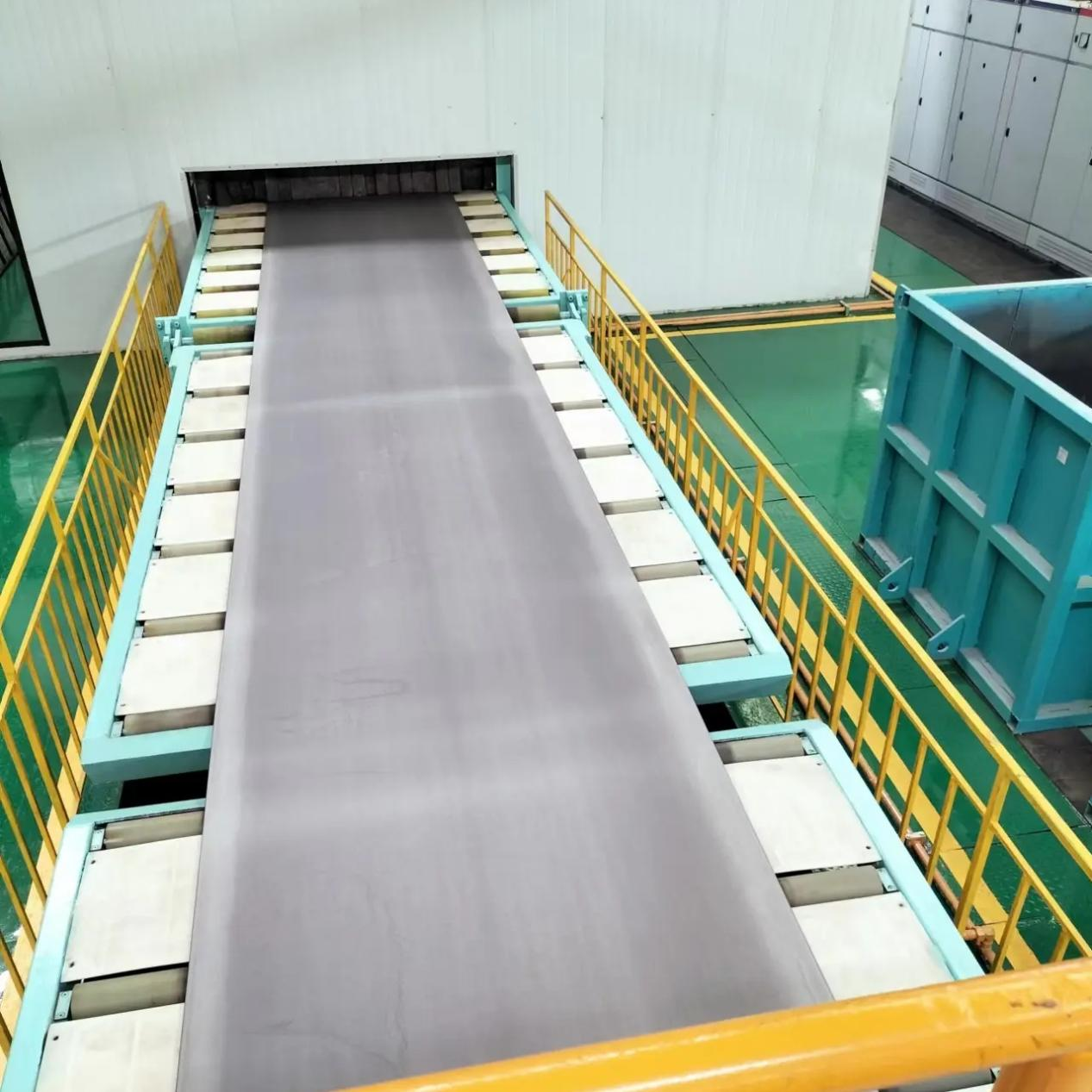

ينقسم هذا الجدول الأسطوانة إلى رولجانج داخلي وقسم التحميل والتفريغ رولجانج.سترة داخلية ذات أسطوانة عالية مقاومة للاهتراء من الكروم وحلقة توقف ، يتم استخدام غمد عالي مقاومة للاهتراء من الكروم لحماية الأسطوانة ، ومقاومة ضربة المقذوف ، يمكن أن تجعل حلقة التوقف قطعة العمل تعمل وفقًا للموضع المقرر سلفًا ، لمنع الانحراف ، والتسبب في الحوادث.رافعة
تعتمد البكرة العلوية والسفلية على محمل إدراج المقعد المربع ، والذي يمكن ضبطه تلقائيًا عند تعرضه لصدمة الاهتزاز ، وله أداء إحكام جيد.فاصل
يتم إرسال خليط الرمل بيليه إلى الجزء العلوي من الفاصل بواسطة المصعد ، ويتم توزيع خليط غبار بيليه بالتساوي ، وتشكيل الستائر من خلال التماس ، بحيث يمر تدفق الهواء عبر الستائر عمودي على اتجاه تدفق الستائر ، لشطف الغبار بيليه. تقع المقذوفات والنفايات والمخاليط في قنوات مختلفة وفقًا لنسبها المحددة. يتم نقل المقذوفات النقية والمؤهلة إلى القادوس من خلال دوامة لعجلة الانفجار. تتدفق الحبوب المختلطة غير المفصولة إلى المصعد وإعادة فصلها ؛ يتم امتصاص الغبار الناعم في نظام إزالة الغبار ، ويتم تفريغ الغاز النظيف بعد التنقية في الغلاف الجوي ، ويتم التقاط الغبار الحبيبي وجمعه.الفاصل له تأثير فصل جيد. بعد الانفصال ، يكون محتوى الرمل في المقذوف النقي المؤهل أقل من 1 ٪ ، ومحتوى المقذوف المؤهل في النفايات أقل من 1 ٪.ناقل حلزوني
يتكون الناقل اللولبي بشكل رئيسي من محرك التخفيض ، محور اللف والقشرة اللولبية.مع محمل إدراج مقعد مربع ، يمكن ضبط المحمل تلقائيًا عند تأثره بالاهتزاز وأداء إحكام جيد.خط أنابيب الرصاص
خط أنابيب نقل الرصاص هذا له وظيفة التحكم في حبوب منع الحمل المزدوجة. يتم تعيين بوابة فوق كل أنبوب بوابة لقطع القذيفة من الفاصل على التوالي ، وهو مناسب للحفاظ على عجلة الانفجار الخاصة به ؛ حجم فتح البوابة ، يمكن تعديل تدفق القذيفة ، ويمكن فتح وإغلاق عدد البوابات وفقًا لأي مجموعة من مواصفات قطعة العمل النظيفة ، وذلك لتوفير الطاقة وتقليل التآكل على الماكينة وضمان تلبية احتياجات الإنتاج.عجلة الانفجار
أصبحت عجلة الانفجار ذات القرص الواحد ، التي أدخلت تكنولوجيا شركة دي شا ، عجلة انفجار مثالية عالية المستوى في الصين اليوم. يتكون بشكل رئيسي من آلية دوارة ، المكره ، الغلاف ، الأكمام الاتجاهية ، عجلة تقسيم الحبوب ، لوحة الحماية ، إلخ. المكره مصنوع من مادة Cr40 مزورة ، مع شفرات ، كم اتجاهي ، يستخدم الكروم العالي لعجلة تقسيم الحبوب ولوحة الحماية.جهاز تطهير
يعتمد الجهاز مراوح عالية الضغط ، ومجموعات من bolwtorch المرنة بزوايا مختلفة في جزء الغرفة المساعدة من جسم الغرفة لتطهير وتنظيف المقذوفات المتبقية على سطح قطعة العمل.ختم الاستيراد والتصدير
جهاز الختم لاستيراد وتصدير قطعة العمل مصنوع من صفيحة فولاذية من المطاط. من أجل منع القذيفة من الرش في الخارج أثناء التفجير ، يتم تعيين أختام تقوية متعددة عند استيراد وتصدير قطعة العمل ، والتي تتميز بمرونة قوية ، وعمر خدمة طويل وتأثير إحكام ممتاز.نظام إزالة الغبار
يتكون هذا النظام من جهاز تجميع الغبار من نوع الكيس ، مروحة ، أنبوب إزالة الغبار ومكونات أخرى لنظام إزالة الغبار. يمكن أن تصل كفاءة إزالة الغبار إلى 99.5 ٪ ، والتي تفي بمتطلبات "معيار الانبعاثات الشامل لملوثات الهواء" وتفي بانبعاث ثلاث نفايات صناعية قياسية مؤقتة. عمر خدمة كيس القماش هو 1-2 سنة ، مما يقلل من تكلفة استخدام المعدات ، ويقلل من حجم الصيانة وتكاليف الصيانة ، وله تأثير أعلى لإزالة الغبار ، مما يجعل الهواء المحتوي على الغبار ، بعد نظام إزالة الغبار هذا ، يتم تصريفه مباشرة في الهواء ، ويكون تركيز الغبار الذي يتم تفريغه في الغلاف الجوي أقل من أو يساوي 100 مللغم بدون معدات تنظيف أخرى. تم تصميم خط أنابيب إزالة الغبار وتصنيعه وفقًا لاتجاه التنسيق الذي يوفره المستخدم.معدات المعالجة المسبقة للصلب من Malley ، يتم استخدام معدات السفع بالخردق للمعالجة المسبقة لمختلف الألواح والألواح الجانبية ، وبالتالي تلعب دورًا في تحسين الجودة والقيمة المضافة للصلب الذي تنتجه مصانع الصلب. في بناء السفن ومنصات الحفر وغيرها من المشاريع الهندسية البحرية ، فإن حجم الفولاذ أكثر تطلبًا ، مما يشكل أيضًا تحديات كبيرة لأعمال المعالجة السطحية المختلفة ، لأن عددًا كبيرًا من الألواح الفولاذية والملامح الخاصة تحتاج إلى التنظيف والقطع واللحام ، أنشطة المعالجة المسبقة المطلية وغيرها بجودة وكفاءة عالية قبل التجميع. كبرنامج ، يتم الانتهاء من المعالجة السطحية على خط المعالجة المسبقة ، والذي يجمع بين السفع بالرصاص ، والتحميل التمهيدي ، والتجفيف وغيرها من العمليات. بعد هذه العملية ، يتم إطلاق النار على الصفيحة الفولاذية والتنظيف بدقة ، وفي الوقت نفسه ، يمكن الرش بطبقة مؤقتة مضادة للتآكل. بالطبع ، بالإضافة إلى معدات النقل الخارجية ، يشمل خط المعالجة المسبقة أيضًا فرن التسخين المسبق ، وآلة تفجير الطلقات من نوع تمرير مستمر ، وغرفة رش الطلاء وصهر صهر متنقل بقناة تجفيف. من حيث الفولاذ ، يوفر الجهاز نظام نقل متعدد الأنواع في منطقة الطمس ، والذي يمكن أن يتيح تحميل المواد وتفريغها دون انقطاع وتجنب تلف تصادم المواد بشكل فعال.نظام الترشيح والتنقية
هناك جهازين مختلفين في نظام الترشيح والتنقية لآلة التفجير بالرصاص للصفائح الفولاذية ، أي جهاز تنقية رذاذ الطلاء الرطب وجهاز تنقية وتنقية رذاذ الطلاء الجاف. ما هي الاختلافات بين هذين الجهازين ؟ جهاز معالجة الطلقات بالنسف جهاز تنقية رطب لنظام الترشيح والتنقية لرذاذ الطلاء بلوحة فولاذية من Dongguan Jida: يدخل غاز نفايات رذاذ الطلاء إلى غرفة المعالجة من خلال ستارة مياه الرش ، تسقط جزيئات رذاذ الطلاء في الماء ، يدخل غاز النفايات بالمذيب العضوي إلى الخزان النشط ، التولوين ، يتم امتصاص الزيلين والبنزين بواسطة الكربون المنشط ، ويتم تفريغ الهواء النظيف المعالج في الغلاف الجوي لتلبية متطلبات المعايير الوطنية لانبعاث حماية البيئة.

آلة السفع بالخردق معالجة نظام الترشيح والتنقية لطلاء الصفائح الفولاذية جهاز تنقية وتنقية جاف: غاز مختلط داخلي من ضباب الطلاء والمذيبات العضوية المتولدة أثناء رش قطعة العمل وتركيز عال من الغاز الضار المتطاير في غرفة التجفيف ، من خلال مداخن الهواء في حفرة مرشح كيس ورقي ، يتم حظر جزيئات ضباب الطلاء على السطح الخارجي لكيس المرشح ، ويصل معدل إزالة ضباب الطلاء إلى ≥ ٪. يدخل غاز المذيب العضوي إلى علبة امتصاص الكربون النشط ، ويتم تفريغه على ارتفاعات عالية بعد المعالجة. يبلغ ارتفاع الانبعاثات 25 ، ويصل تركيز غاز المذيب لمحرك انبعاث ثلاثي فينيل إلى الأحكام ذات الصلة بمعيار الانبعاثات المؤقت الشامل لتلوث الهواء.
